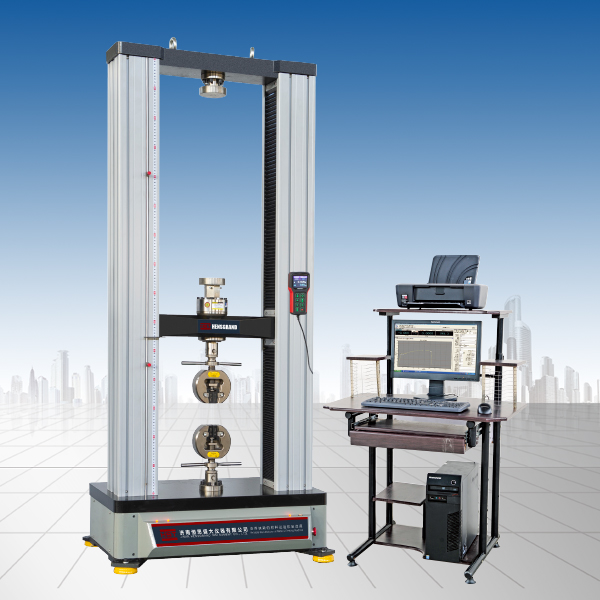

WDW-100G微機控制電子萬能試驗機

一、WDW-100G微機控制電子萬能試驗機簡介
WDW-G系列臺式微機控制電子萬能試驗機具有結構緊湊、簡單易用等特點，可應用于材料的拉伸、壓縮、彎曲、剪切、剝離、撕裂等測力試驗。主機中橫梁采用高精度的導桿導向，具有很高的剛性和良好的線性運動特性。豐富的夾具工裝、載荷力傳感器、變形測量傳感器等附件，幾乎可以滿足客戶所有需求。配套的靈活易用的試驗軟件，使用戶試驗過程更加輕松。試驗解決方案涵蓋塑料、金屬、汽車工業、建筑材料、紡織品、紙與紙板、食品和包裝、復合材料等。
二、WDW-100G微機控制電子萬能試驗機主機特點
交流伺服電機驅動，精度高，響應快；
精密行星減速機，噪音低，傳動平穩；
美國進口高精度傳感器，精度高，穩定性好。
中橫梁采用四根導桿和石墨自潤滑套導向，強壯的導向光杠增加設備的橫向剛性，確保橫梁線性運動。它能夠使十字街頭精確對齊，減少測量數據的差異，產生良好的整體精度；
高精度滾珠絲杠副使傳動更加平穩整機剛性高，運行平穩；
超大工作臺及超寬跨距，限度滿足客戶需求；
全鋁合金外罩及全鋁合金防護罩，外形美觀大方、操作安全便利。
三、WDW-100G微機控制電子萬能試驗機控制器特點
力、變形的測量分辨率達到滿量程的1/300000；
AD采樣頻率可高達300Hz；
基于高端工控領域的SOC高端微處理器作為系統平臺，集測量、控制于一體，功能更強大，性能更穩定；
采用力、變形、位移三閉環全數字控制，控制環之間自動切換，且平穩過渡?？刂扑惴ú捎孟冗M(jìn)的神經元自適應PID控制算法，無需繁瑣的PID參數設置，初學者也能輕松完成專業試驗任務；
4路24bit A/D高數據采集通道配合先進的數字濾波技術，采集數據更加準確、穩定、可靠；
2路高速光電編碼器（5MHz）信號采集通道，可選用更多輸出光碼信號的測量附件；
采用10M以太網做為數據接口，方便擴展各種測量附件；
采用超大規模可編程數字集成電路設計，體積小，功耗低、發熱少，工作特性更穩定可靠
四、WDW-100G微機控制電子萬能試驗機技術參數

（一）測量參數

最大試驗機（kN）:100；

試驗機級別：0.5級；

試驗力有效測量范圍：0.4%-100%F.S；

試驗力測量精度：優于≤±0.5%；

位移測量分辨力：0.2μm；

位移測量精度：優于≤±0.5%；

電子引伸計測量范圍：0.4%-100%FS；

電子引伸計測量精度：優于≤±0.5%；

（二）控制參數：

力控控制速度范圍：0.001％～5％FS/s；

力控速度控制精度：0.001％～1％FS/s時優于≤±0.5％；1％～5％FS/s時優于≤±0.2％；

力控保持精度：≤±0.1％F.S；

變形控控制速度范圍：0.001％～5％FS/s；

變形控速度控制精度：0.001％～1％FS/s時優于±0.5％；1％～5％FS/s時優于±0.2％；

變形控保持精度：≤±0.02％F.S；

位移控控制速度范圍：0.01～500mm/min；

位移控速度控制精度：≤±0.2％；

位移控保持精度：≤±0.02mm；

控制方式：力閉環控制、變形閉環控制、位移閉環控制；

（三）主機參數：

立柱數：6柱（4立柱、2絲杠）；

最大壓縮空間：1000；

最大拉伸間距:650（含楔形拉伸夾具）；

有效跨距：550；

工作臺尺寸：800×425；

主機外形尺寸：950*660*2000；

主機重量：680；

功率、電壓、頻率：1kW/220V/50～60Hz；
